Intro:
이번에는 지금까지 적용한 업데이트 외에 추가적으로 이동식 Bassinet을 정말 “이동식”으로 사용 가능하게 해줄 베이비 모니터 캠용 배터리팩 설치에 있어서 간단하게 소개해 보려 한다.
아이디어:
사실 생각해 보면 대단한 아이디어는 절대 아니다. 베이비 모니터를 잘 고정할 마운트를 이동식 Bassinet에 잘 설치하였는데 막상 전기 플러그가 있는 곳만 찾아다니는 뭔가 아이러니한 상황을 놓고 보면서 떠오른 지극히 자연스러운 흐름의 아이디어이기 때문이었다. 만약에 베이비 모니터가 아니고 일반 보안 카메라 시스템이 있으면 배터리가 내장된 녀석들을 본 적이 있고 배터리가 내장된 베이비 모니터 또한 이미 나와 있었을 것이기도 하고 말이다. 하.지.만. 우리가 (감사하게도) 선물 받은 유닛은 모니터에는 내장 배터리가 있지만 카메라 부분에는 배터리가 내장되지 않았던 유닛이었고, 물론 이런 것을 쉽게 해주는 기성품이 나와 있을 리 만무하기에…
그래서 사지 “못하고” 한번 만들어 봤습니다.
디자인 & 제작:
에서도 언급했듯이 이번 프로젝트의 구성은 비교적 간단하게 아래와 같이 진행했다.
- 베이비 모니터 카메라가 필요로 한 전압이 5V이기에 집에서 놀고 있는 USB 배터리팩 사용
- 베이비 모니터 카메라 5V 단자가 일반 USB-C나 Micro USB가 아닌 3.5mm x 1.35mm DC 단자여서 USB-A to 3.5mm x 1.35mm DC converter cable을 구매함
- 배터리팩을 Bassinet 아랫부분에 있는 프레임에 고정시킬 수 있는 마운트를 제작할 것
막상 제작해야 할 것은 배터리팩 마운트밖에 없었다. 사실 그렇기 때문에 처음에는 이전 포스트에 꼽사리(?) 껴서 넣으려고 했던 내용이긴 했다. 허나 실제로 만들다 보니 추가적으로 고려하면 좋을 부분이 생겨서 따로 포스트를 하나 파도록 했다. 만약에 필자의 포스트를 보고, 아니면 그냥 비슷한 생각으로 베이비 모니터용 배터리팩을 추가하시려 한다면 배터리팩 스펙에서 한 가지 고려하면 좋을 것이 있는데 바로 Pass-Through를 지원하는 배터리팩을 사용하자라는 것이다.
이 기능을 간단히 설명하자면 “배터리팩을 충전하면서 동시에 방전까지 가능하게 해놓은” 기능이다. 베이비 모니터 캠에 적용된 예로 설명하자면 배터리팩을 충전하면서도 베이비 모니터 캠은 작동된다라고 이해하시면 된다. 반대로 이 기능이 없는 경우는 둘 중 하나만, 그러니까 배터리팩을 충전할 때는 캠에 전원 공급을 못하고 반대로 캠으로 전원 공급 중이라면 배터리팩은 충전이 안 되는 상황이 된다는 것이다. 별로 큰 문제는 없다 느낄 수 있겠지만 있고 없고의 차이가 편의적인 차원에서 볼 때 크게 느껴졌다.
참고로, Pass-Through 기능이 Anker과 같은 유명 브랜드나 고가의 배터리팩에만 적용된 기능은 아닌 것 같으니 제품 사양이나 사람들 리뷰들을 잘 보면 알 수 있을 것이다.

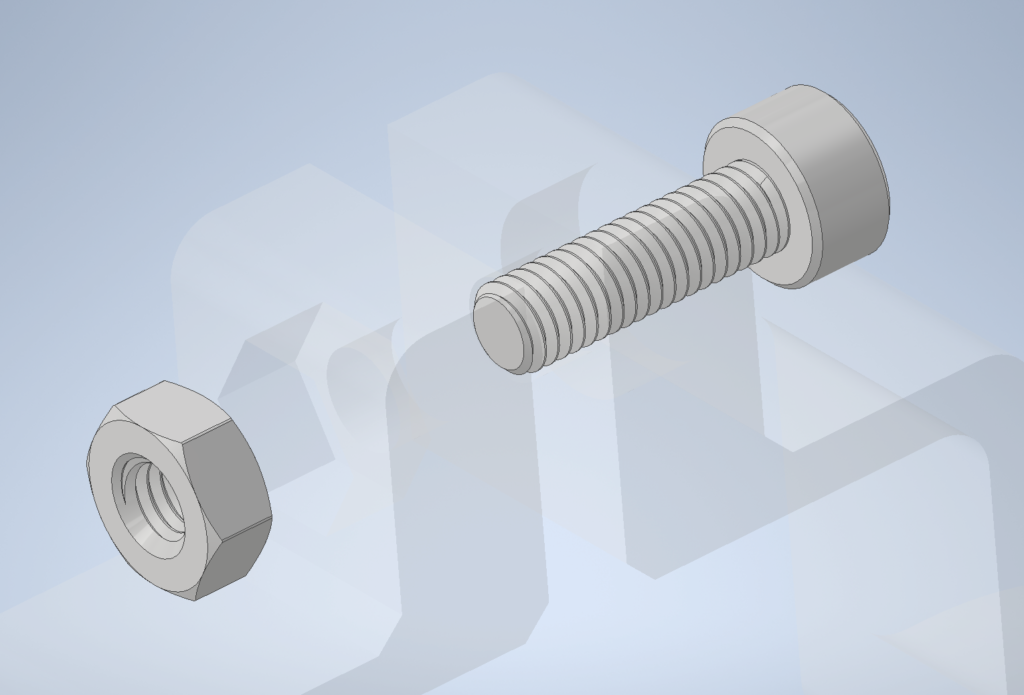

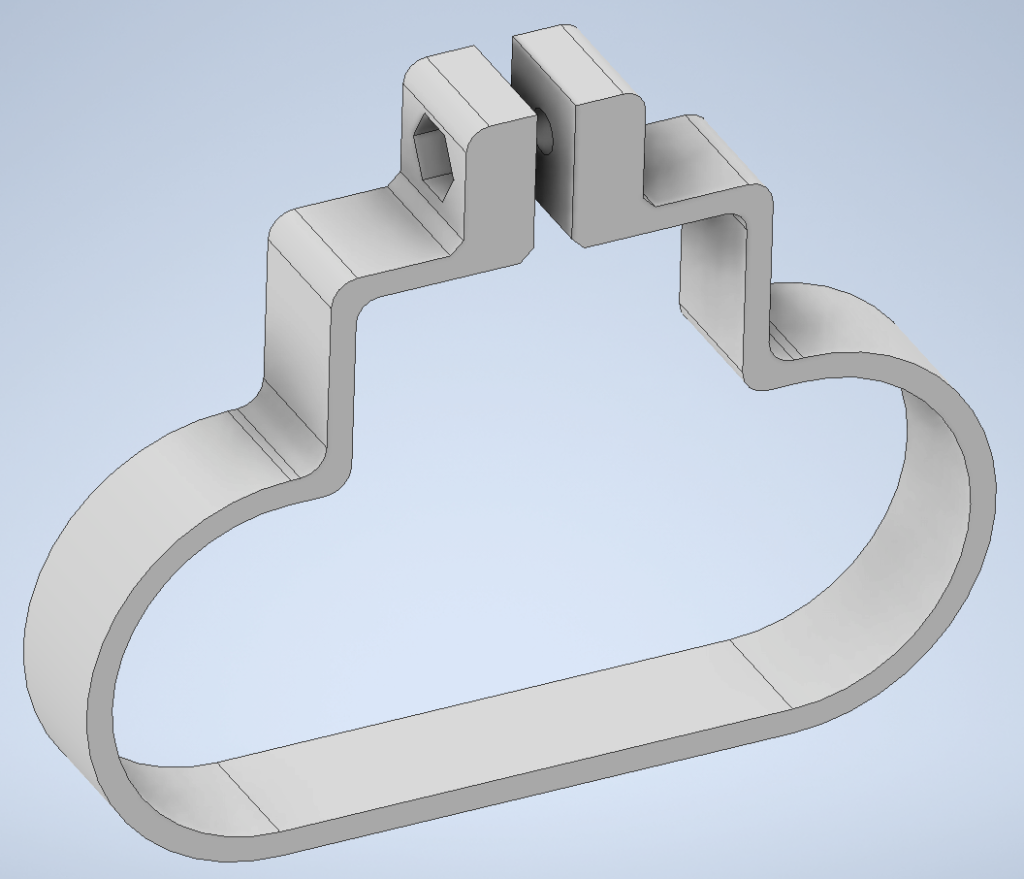

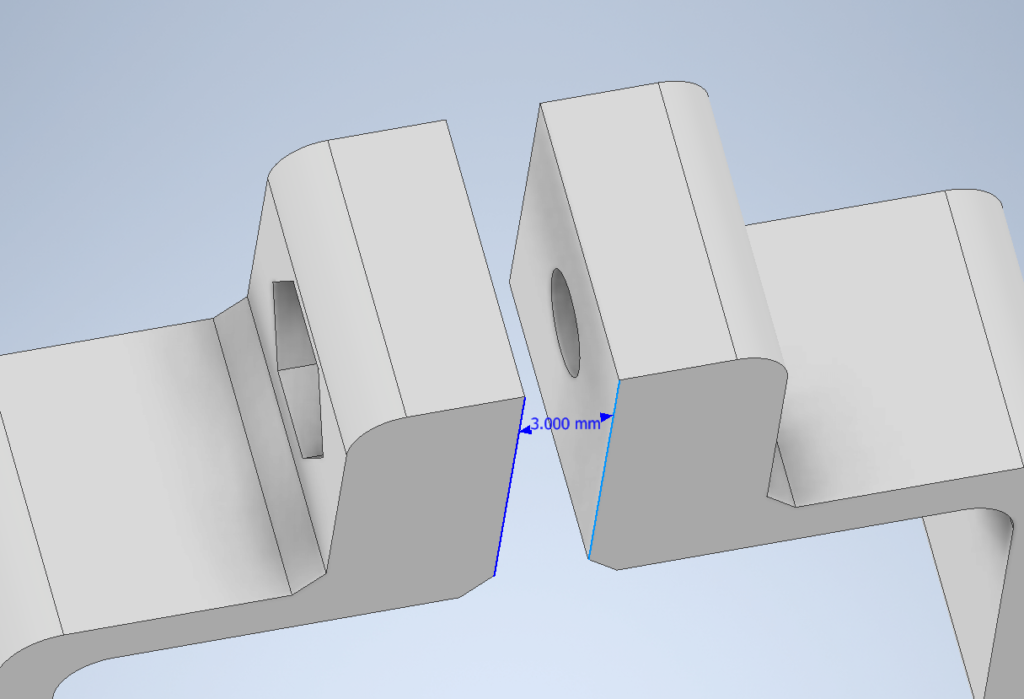

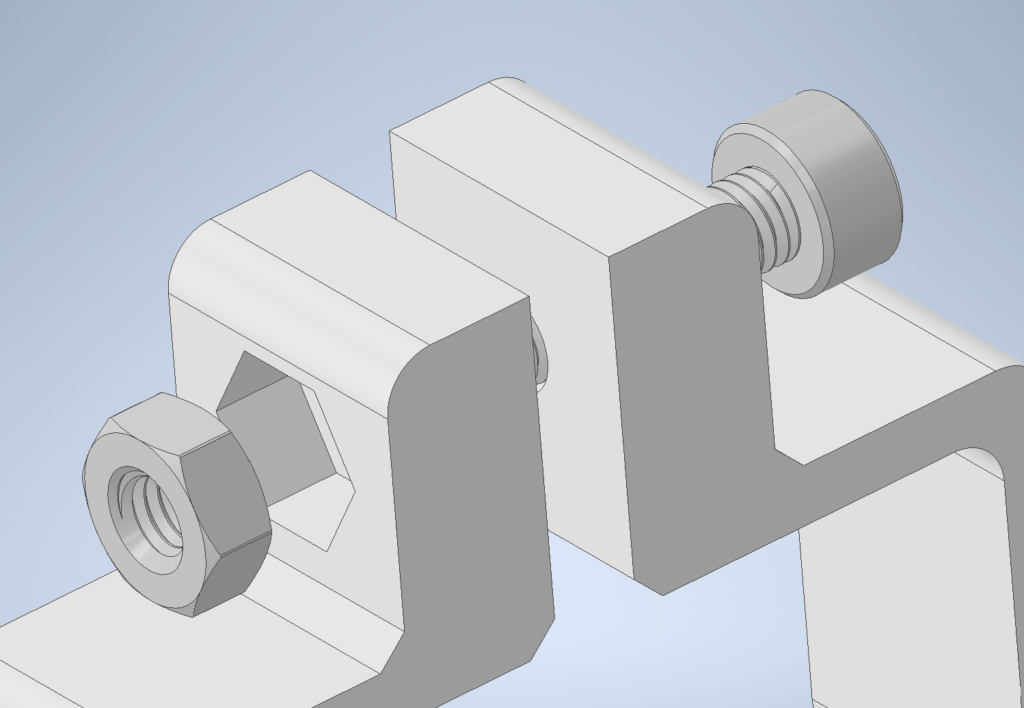

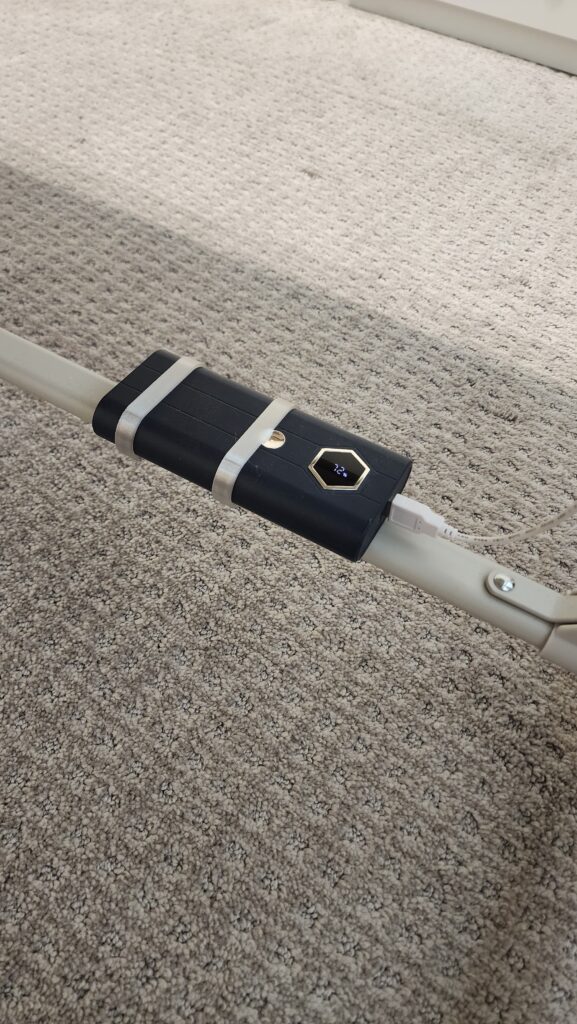

배터리팩은 Bassinet 하단 중간에 위치한 프레임에 부착하는 형식의 디자인을 택했다. 그리고 체결 방식은 이전 포스팅에서도 언급했던 너트가 들어갈 만한 곳을 만들어 넣고 반대편에서 맞는 나사로 체결하는 방식을 사용하였다. 체결 시 서서히 조여질 수 있도록 브라켓 간격을 살짝 (3mm) 띄어뜨려 줬다.
그 후 케이블 타이로 선 정리하면 끝.
사용된 부품/소재:
| 구분 | 품목 | 수량 |
|---|---|---|
| 소재 | CC3D Transparent PETG | – |
| 배터리팩 브라켓 | Hex Socket M3 x 12mm | 2 |
| 배터리팩 브라켓 | M3 Nut | 2 |
| 케이블 | USB-A to 3.5mm x 1.35mm DC converter cable L Type, 3.3ft, White (Amazon) | 1 |
| 배터리팩 | Miady PD 30W Portable Charger 20000mAh (현재 Amazon 품절) | 1 |
| 베이비 모니터 | HelloBaby 6” No WiFi Video Baby Monitor with Camera Audio (Amazon) | 1 |
마무리:

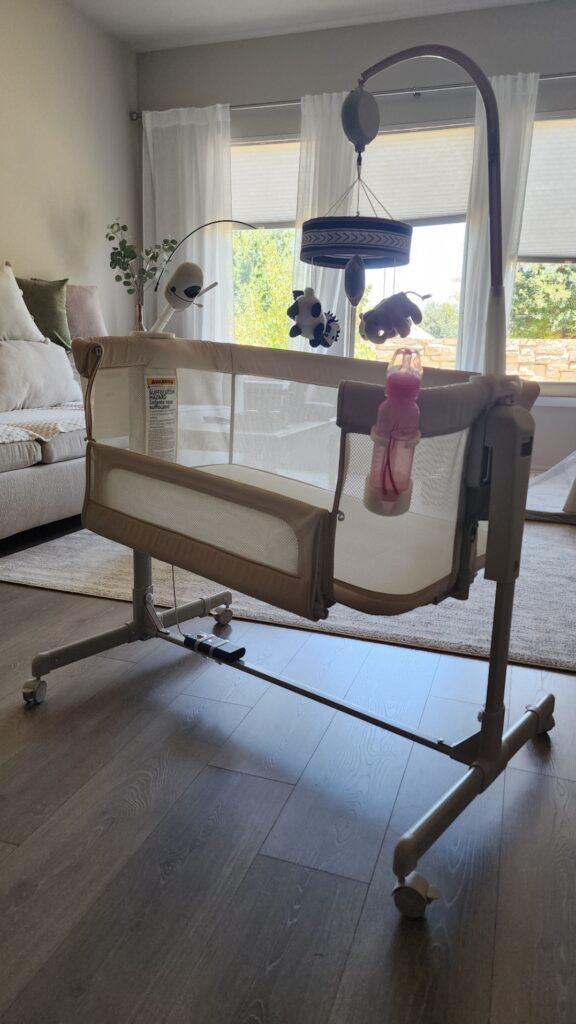

이로써 이동식 Bassinet 업그레이드 포스팅이 마무리가 되었다. 확실히 결과물이 아름다운지는 모르겠지만 거의 이틀동안은 충전없이도 잘 작동 되어서 나름 뿌듯하다. 그나저나 확실히 아기들은 빨리빨리 크는 것 같다. 이제 막 4개월이 지났는데 서서히 이동식 Bassinet이 작아 보인다. 그래서 시간…은 모자랄 수 있으나 콘텐츠 하나만큼은 부족하지 않을 예정이다. ㅋㅋ 다음 포스팅에서는 차로 이동 시 안전을 책임지는 아기 카시트에 적용된 자그마한 업그레이드를 하나 소개해보겠다.
